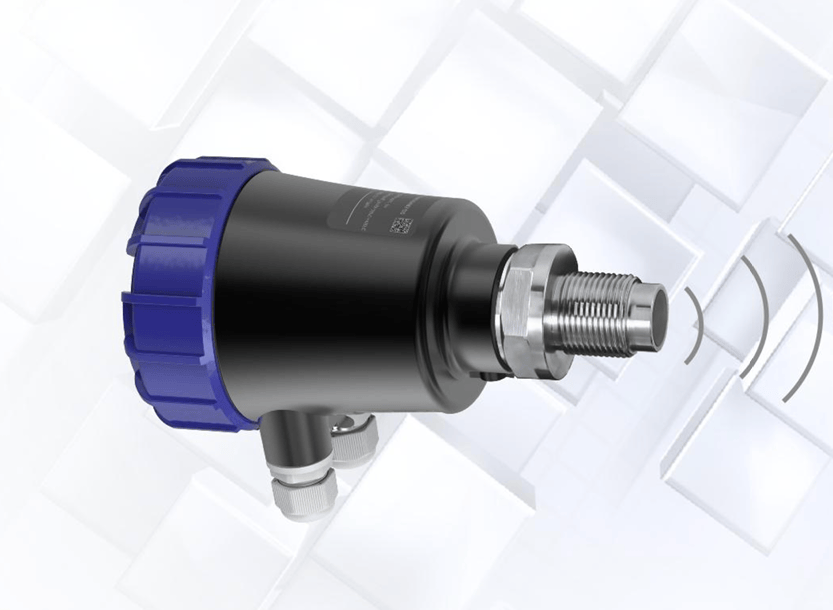

công tắc báo mức giới hạn bằng công nghệ vi sóng SLDL5400

Tổng quan sản phẩm

SOLIDAT RadioDetect SLDL5400 là dòng công tắc báo mức giới hạn bằng công nghệ rào chắn vi sóng (Microwave Level Switch) thuộc phân khúc cao cấp của hãng Solidat Applied Technologies Ltd.

Thiết bị này hoạt động theo nguyên lý thu – phát đối diện (Through-Beam Microwave Barrier) để kiểm soát mức đầy hoặc mức cạn tại một điểm cố định (Point Level Detection) trong các bồn chứa, silo hoặc máng dẫn. Đây là giải pháp công nghệ tối ưu chuyên trị các môi trường công nghiệp nặng có độ bụi bặm cực cao, nhiệt độ lớn, áp suất cao hoặc vật liệu có tính ma sát mài mòn mạnh.

Thông số kỹ thuật chính:

Thông Số Đo Lường & Công Nghệ.

- Nguyên lý đo: Sử dụng công nghệ rào chắn vi sóng (Microwave Barrier) thu – phát đối diện.
- Ứng dụng đo: Báo mức điểm giới hạn (Báo đầy / Báo cạn / Phát hiện tắc nghẽn kẹt liệu).
- Môi chất phù hợp: Chất rắn dạng hạt rời, bột mịn, quặng thô, than đá, tro bay, xi măng, dăm gỗ, viên nén và chất lỏng sệt công nghiệp.
- Tầm xa thu – phát (Operating Range): Từ 0.5m đến 25 mét (có thể mở rộng lên tới 40 mét trở lên tùy thuộc vào model công suất và hằng số điện môi của môi chất bồn chứa).
- Khả năng đo xuyên vách: Truyền xuyên suốt các vách ngăn phi kim loại (nhựa PP/Teflon, mica, kính thạch anh, gốm sứ) có độ dày lên đến 20 mm.

Thông Số Điện & Tín Hiệu Đầu Ra.

- Nguồn cấp (Power Supply): Hỗ trợ linh hoạt các tùy chọn nguồn công nghiệp:
  - - Nguồn xoay chiều: 115V / 230V AC (50/60 Hz).
    - Nguồn một chiều: 24V DC (±10%).
- Tín hiệu đầu ra (Output Signal):
  - - Tiếp điểm rơ-le khô Relay (SPDT): Chịu tải lên đến 250V AC / 2A (hoặc 30V DC / 2A).
    - Đầu ra bán dẫn: Transistor (PNP/NPN).
- Thời gian đáp ứng (Response Time): Cực nhanh, dưới 100 ms (Mili-giây).
- Thời gian trễ cấu hình (Delay Time): Cho phép tinh chỉnh từ 0.1 đến 99 giây thông qua biến trở nội bộ, giúp lọc nhiễu ảo khi vật liệu rơi ngắt quãng qua chùm sóng.
- Khả năng tinh chỉnh tại chỗ: Tích hợp đèn LED báo trạng thái vận hành cùng các phím chức năng tinh chỉnh độ nhạy (Sensitivity) và độ trễ (Hysteresis) trực tiếp trên bo mạch.

Vật Liệu & Kết Cấu Cơ Khí.

- Vật liệu cấu trúc vỏ (Housing): Hợp kim nhôm đúc áp lực cao cấp, bề mặt phủ lớp sơn tĩnh điện chống va đập và ăn mòn thời tiết.
- Vật liệu bề mặt đầu dò (Sensor Face): Nhựa kỹ thuật chịu lực POM hoặc vật liệu Gốm sứ (Ceramic) chuyên dụng chịu mài mòn và chịu nhiệt cao.
- Kết nối cơ khí: Chân ren bằng Thép không gỉ 316L (Tiêu chuẩn đường ren G1½ A, 1½ NPT hoặc kết nối mặt bích tùy chọn).
- Đệm luồn cáp (Cable Entry): Trang bị 02 đệm cáp chuẩn M20x1.5 bằng polyamide có gioăng bọc chống thấm nước rò rỉ .

Điều Kiện Môi Trường & Vận Hành.

Nhiệt độ môi trường xung quanh: Từ -20°C đến +60°C.
Nhiệt độ tại điểm lắp đặt cảm biến:
- - Phiên bản tiêu chuẩn: Lên đến +80°C.
  - Phiên bản chịu nhiệt cao (High-temperature version): Lên đến +250°C hoặc +800°C (khi sử dụng vách ngăn gốm cách nhiệt đo xuyên vách hoàn toàn).
Áp suất làm việc trong đường ống/bồn: Tối đa 1 bar đối với phiên bản lắp tiếp xúc trực tiếp (hoặc không giới hạn áp suất nếu lắp đo xuyên vách phi kim loại).
Cấp bảo vệ vỏ ngoài (Enclosure): Đạt tiêu chuẩn IP67 quốc tế (Kín bụi mịn tuyệt đối và chống nước tạt phun từ mọi hướng, tối ưu lắp đặt lộ thiên)

Đặc điểm nổi bật:

Đo Lường Không Tiếp Xúc Qua Vách Phi Kim (Non-Intrusive).

- Xuyên thấu vách bồn mạnh mẽ: Sóng vi sóng có khả năng xuyên thấu hoàn toàn qua các cửa sổ cách lồi hoặc vách ngăn phi kim loại (nhựa PP/Teflon, mica, kính, gốm sứ) dày đến 20mm.
- Cách ly 100% khỏi nguy hiểm: Kỹ sư có thể lắp trọn bộ đôi thu – phát ở phía ngoài thành bồn. Nhờ đó, thiết bị hoàn toàn tránh được môi trường áp suất cao, nhiệt độ cực đại (lên đến 800°C) hoặc lưu chất ăn mòn mạnh, tăng tối đa tuổi thọ bo mạch.

Bất Chấp Bụi Mịn Bám Dính & Chống Báo Giả Tuyệt Đối.

- Chỉ phản ứng với khối vật liệu dâng lên: Không giống như cảm biến quang học (dễ bị mờ kính do bụi) hay cảm biến điện dung, màng rung (dễ bị bó cứng khi bám dính), chùm vi sóng của dòng SLDL5400 dễ dàng xuyên qua lớp bụi mịn bám dày đặc hoặc màng nước ngưng tụ trên bề mặt đầu dò. Thiết bị hoạt động chính xác tuyệt đối mà không lo báo động ảo.

Kết Cấu Thể Rắn Siêu Bền – Chi Phí Bảo Dưỡng Bằng 0.

- Triệt tiêu hao mòn cơ khí: Hệ thống có kết cấu dạng đặc khép kín, hoàn toàn không tích hợp các bộ phận chuyển động cơ học (không có cánh xoay, không có màng rung). Do đó, thiết bị không bao giờ bị kẹt, gãy cơ khí hay mỏi cơ lý do vật liệu nặng đè lên, cắt giảm 100% chi phí và thời gian bảo dưỡng định kỳ.
- Phản ứng siêu tốc: Thời gian đáp ứng cực nhanh dưới 100 ms giúp hệ thống PLC/DCS đưa ra lệnh đóng ngắt dòng nạp liệu ngay lập tức, ngăn ngừa hoàn toàn sự cố tràn silo hoặc kẹt băng tải.

Thiết Kế Mô-Đun Công Nghiệp Đạt Chuẩn IP67.

- Vỏ nhôm đúc chịu lực: Khoang chứa bo mạch được làm bằng hợp kim nhôm đúc nguyên khối dày dặn, phủ lớp sơn tĩnh điện chống va đập.
- Chống chịu thời tiết lộ thiên: Nắp vặn bảo vệ màu xanh có gioăng cao su bọc kín khít kết hợp nút đệm cáp tiêu chuẩn chuẩn IP67, giúp thiết bị vận hành bền bỉ ở môi trường ngoài trời, khu vực công trường nhiều bụi bặm hoặc mưa bão ngập tràn mà không sợ chập cháy điện.

Ứng dụng tiêu biểu

1. Ngành Công Nghiệp Điện Lực & Nhiệt Điện.

- Báo đầy/báo cạn Silo tro bay (Fly Ash): Lắp đặt ở mức cao (High) và mức thấp (Low) trên các silo lưu trữ tro khô sau tháp lọc bụi tĩnh điện (ESP). Chùm sóng vi sóng của dòng SLDL5400 dễ dàng đi xuyên qua mật độ bụi bay dày đặc trong lòng bồn mà không gây tình trạng báo động nhầm.
- Hệ thống cấp và băm than mịn: Kiểm soát mức nhiên liệu bên trong phễu trung chuyển than nghiền hoặc bồn góp nhiên liệu trước khi phun vào buồng đốt áp lực của lò hơi.

2. Ngành Sản Xuất Vật Liệu Xây Dựng (Xi Măng, Thạch Cao, Thủy Tinh).

- Giám sát mức Clinker và xi măng rời: Đo báo mức giới hạn tại các tháp xi măng, bồn chứa phôi thô. Do sử dụng nguyên lý không tiếp xúc (lắp ngoài vách phi kim), đầu dò cảm biến hoàn toàn không bị ăn mòn hay phá hủy bởi tính ma sát chà xát cực lớn của clinker.
- Hệ thống phễu cân cấp liệu hạt thô: Phát hiện sớm hiện tượng nghẽn bám vòm (bridging) của hỗn hợp cát, đá dăm, thạch cao thô ngay tại cửa xả bồn trộn.

3. Ngành Khai Thác Khoáng Sản, Luyện Kim & Than Đá.

- Phát hiện kẹt liệu máng trượt (Chute Blockage): Lắp đối xứng 2 bên thành máng xả của băng tải xả quặng, đá nghiền hoặc mỏ than. Khi máng bị tắc nghẽn làm vật liệu ứ dâng lên che khuất chùm sóng, bộ thu lập tức gửi tín hiệu về tủ PLC để dừng ngay băng tải nạp hạ nguồn, ngăn ngừa gãy vỡ xích tải cơ khí.
- Hệ thống luyện gang thép & Dry Quenching: Phiên bản chịu nhiệt cấu trúc đặc biệt lên tới 1200°C của hãng là mắt xích không thể thay thế để kiểm soát mức cốc nóng, xỉ kim loại và quặng trong các hầm dập tắt lò luyện nhiệt độ cực đại.

4. Chế Biến Nông Sản, Thực Phẩm & Thức Ăn Chăn Nuôi.

- Silo nông sản khô công suất lớn: Giám sát điểm đầy/cạn của các bể chứa lúa gạo, ngô hạt, lúa mì, đậu nành hoặc thức ăn gia súc viên nén.
- Bồn xả bột mịn bám dính cao: Đo xuyên vách các bồn chứa bột mì, tinh bột hoặc đường. Lớp bụi mịn hay hơi ẩm ngưng tụ dính dày trên đầu phát hoàn toàn bị triệt tiêu sai số nhờ tần số phát vi sóng 24G mạnh mẽ.

5. Công Nghiệp Hóa Chất & Hạt Nhựa (An Toàn Phòng Nổ).

Bồn phản ứng và nạp liệu hạt nhựa (Pellets): Đo mức các bồn chứa hạt nhựa nguyên sinh, hóa chất khô dạng hạt hoặc phụ gia dệt nhuộm có tính dễ cháy nổ.
Với chứng chỉ an toàn cháy nổ cao cấp Exdia IIC T5/T6, cụm rào chắn SLDL5400 đáp ứng hoàn hảo yêu cầu an toàn tại các nhà máy hóa chất, lọc hóa dầu và khu vực lưu trữ calcium carbide.

Lợi ích khi sử dụng

Bảo Vệ An Toàn Tuyệt Đối – Phòng Ngừa Sự Cố Tức Thời.

- Ngăn chặn hoàn toàn sự cố tràn silo: Tốc độ phản hồi siêu nhanh (dưới 100 ms) giúp hệ thống PLC/DCS kịp thời ngắt dòng nạp liệu công suất lớn khi vật liệu dâng lên chạm đỉnh giới hạn.
- Triệt tiêu nguy cơ nghẽn gãy băng tải: Phát hiện ngay lập tức tình trạng kẹt liệu tại các máng trượt (Chute Blockage) để dừng dây chuyền nạp hạ nguồn, ngăn ngừa rủi ro gãy vỡ xích tải, rách băng tải hoặc hỏng hóc cơ khí nghiêm trọng.
- Cách ly an toàn trong khu vực nguy hiểm: Với tùy chọn chứng chỉ chống cháy nổ Exdia IIC T5/T6, cụm rào chắn vận hành an toàn tuyệt đối tại các kho xăng dầu, nhà máy hóa chất hoặc khu vực silo bụi than dễ bắt lửa.

Giảm 90% Chi Phí Vật Tư & Thời Gian Bảo Dưỡng Định Kỳ.

- Tuổi thọ cảm biến bền bỉ hàng chục năm: Nhờ khả năng đo xuyên vách phi kim, đầu dò thu – phát có thể lắp hoàn toàn bên ngoài bồn chứa. Thiết bị được bảo vệ 100% khỏi sự mài mòn phá hủy của clinker, quặng thô, cũng như sự tàn phá của nhiệt độ cực đại, tiết kiệm tối đa chi phí thay mới vật tư tiêu hao.
- Triệt tiêu hoàn toàn báo động giả: Chùm vi sóng chỉ bị che khuất bởi khối vật liệu lớn dâng lên. Hiện tượng bụi mịn bám dính dày đặc trên đầu dò hay hơi nước ngưng tụ trong bồn không làm suy giảm tín hiệu đo, loại bỏ các lỗi báo động ảo giúp kỹ sư không tốn thời gian đi kiểm tra hệ thống.
- Kết cấu thể rắn không hao mòn: Khác hoàn toàn với công tắc cánh xoay hay màng rung kiểu cũ (dễ gãy cơ khí hoặc kẹt bùn sệt), dòng SLDL5400 không chứa bất kỳ chi tiết chuyển động nào, cắt giảm chi phí bảo trì định kỳ về mức bằng không.

Tối Ưu Hóa Quy Trình Vận Hành & Tự Động Hóa.

- Vận hành bền bỉ lộ thiên: Thiết kế vỏ hợp kim nhôm đúc áp lực cao đạt chuẩn IP67, kết hợp nắp vặn kín khít bọc gioăng và 2 đệm cáp chống thấm giúp bảo vệ bo mạch luôn khô ráo. Thiết bị hoạt động ổn định ngoài trời mưa bão hoặc nơi công trường bụi bặm mà không sợ chập cháy điện.
- Lắp đặt và cấu hình nhanh chóng: Bộ lọc thời gian trễ thông minh (0.1 – 99 giây) và độ nhạy cho phép kỹ sư tinh chỉnh trực tiếp ngay tại hiện trường cực kỳ dễ dàng, giúp tối ưu hóa phép đo cho mọi loại vật liệu từ bột mịn đến quặng khối.
- Nâng tầm uy tín kỹ thuật của dự án: Sự xuất hiện của thương hiệu cao cấp SOLIDAT cùng hồ sơ giấy tờ CO/CQ chính ngạch đầy đủ giúp nhà thầu dễ dàng nghiệm thu và bàn giao hệ thống cho các chủ đầu tư lớn.
