Cảm biến đo mức liên tục bằng sóng siêu âm SLDL2100

Tổng quan sản phẩm

SOLIDAT Sonicscan SLDL2100 là dòng thiết bị đo mức thông minh dạng tích hợp khối (Compact / Integral Design), sử dụng công nghệ phát xung sóng siêu âm không tiếp xúc để đo lường liên tục chiều cao chất lưu trong bồn bể theo thời gian thực. Thiết bị kết hợp hoàn hảo giữa công nghệ vi xử lý tín hiệu Sonicscan tiên tiến và kết cấu vỏ nhôm đúc công nghiệp chịu lực, mang lại kết quả đo có độ ổn định tuyệt đối trong các môi trường khắc nghiệt.

Thông số kỹ thuật chính:

Thông Số Đo Lường & Hiệu Suất.

- Nguyên lý đo: Đo không tiếp xúc bằng công nghệ xung sóng siêu âm (Ultrasonic) và thuật toán xử lý tín hiệu Sonicscan thông minh.

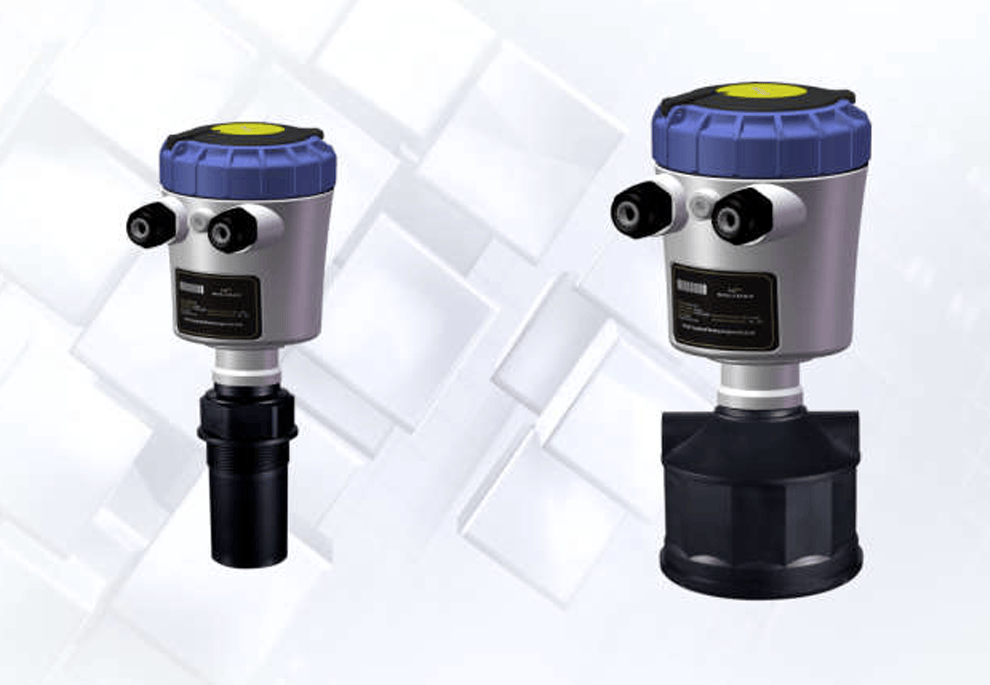

- Dải đo đáp ứng (Measuring Range): Tùy thuộc vào cấu trúc đầu phát (Transducer) lựa chọn:

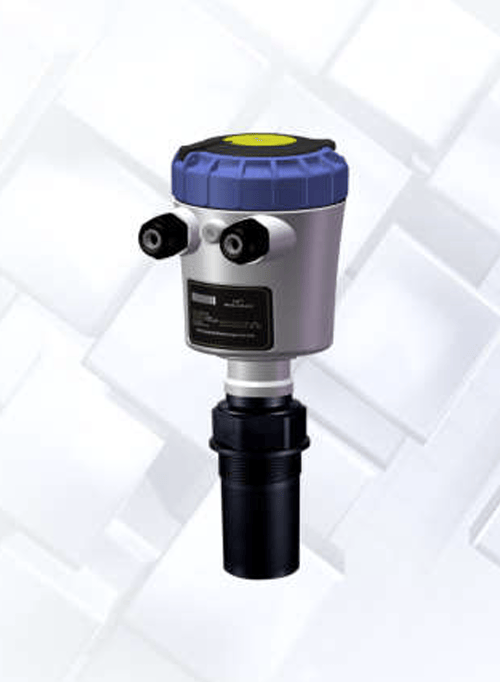

  - - Đầu phát nhỏ (Bên trái): Phù hợp dải đo từ 0 đến 5 mét hoặc 0 đến 10 mét.
    - Đầu phát lớn (Bên phải): Chuyên dụng cho dải đo xa từ 0 đến 15, 20 hoặc lên đến 30 mét.
- Cấp chính xác (Accuracy): Sai số cực thấp, đạt mức tiêu chuẩn công nghiệp từ ±0.2% đến ±0.5% trên toàn dải đo cài đặt (Span).
- Độ phân giải hiển thị (Resolution): 1 mm.
- Góc mở chùm sóng (Beam Angle): Biên độ góc mở hẹp chỉ từ 5° đến 11° (tùy model đầu phát), giúp chùm sóng tập trung thẳng đứng, tránh va đập vào thành bồn.

Thông Số Điện & Tín Hiệu Đầu Ra.

- Nguồn cấp (Power Supply): Linh hoạt tùy chọn theo hệ thống điện của nhà máy:
  - - Phiên bản 2 dây (Loop-powered): 24V DC (Tín hiệu và nguồn chung trên một cặp dây).
    - Phiên bản 4 dây: 24V DC hoặc 220V AC (Cấp nguồn và truyền tín hiệu trên hai cặp dây độc lập).
- Tín hiệu đầu ra (Output Signal):
  - - Đầu ra Analog: 4–20 mA kết hợp giao thức truyền thông thông minh HART®.
    - Đầu ra kỹ thuật số: Tùy chọn truyền thông công nghiệp Modbus RS485.
    - Đầu ra cảnh báo: Tùy chọn tích hợp thêm tiếp điểm rơ-le (Relay) để báo điểm giới hạn đầy/cạn.

Vật Liệu & Kết Cấu Cơ Khí.

- Vật liệu cấu trúc vỏ (Housing): Hợp kim nhôm đúc áp lực cao, bề mặt phủ lớp sơn tĩnh điện cứng cáp.
- Vật liệu đầu phát sóng âm (Transducer Face): Nhựa cao cấp PU / Epoxy, hoặc tùy chọn nhựa PVDF nguyên chất chuyên dụng chống chịu sự ăn mòn của axit và kiềm mạnh.
- Kết nối cơ khí (Process Connection): Tiêu chuẩn đường ren G2″ A hoặc 2″ NPT (đối với đầu phát nhỏ) hoặc kết nối dạng mặt bích (Flange) tiêu chuẩn DIN/ANSI (đối với đầu phát lớn).
- Đệm luồn cáp (Cable Glands): Trang bị 02 đệm cáp nhựa chuẩn M20x1.5 màu đen có gioăng cao su ôm chặt dây cáp, ngăn ngừa hơi ẩm ngấm vào mạch điện.

Điều Kiện Môi Trường & Vận Hành.

- Nhiệt độ môi trường xung quanh: Vận hành tốt từ -40°C đến +60°C.
- Nhiệt độ môi chất tại điểm đo: Chịu tải nhiệt độ từ -40°C đến +80°C.
- Bù nhiệt độ tự động: Tích hợp sẵn cảm biến nhiệt độ siêu nhạy nội bộ ở đáy đầu phát để tự động hiệu chỉnh vận tốc sóng âm liên tục, triệt tiêu sai số chênh lệch thời tiết.
- Áp suất làm việc trong bồn: Chịu tải tối đa 3 bar (Áp suất tuyệt đối).
- Cấp bảo vệ vỏ ngoài (Enclosure): Đạt tiêu chuẩn IP67 quốc tế (Kháng bụi mịn tuyệt đối và chống nước tạt, nước phun mạnh từ mọi hướng, an toàn khi lắp lộ thiên ngoài trời).

Đặc điểm nổi bật:

Công Nghệ Khử Nhiễu Sonicscan Thông Minh.

- Nhận diện sóng phản hồi chính xác: Tích hợp thuật toán xử lý dữ liệu sóng âm độc quyền. Thiết bị tự động ghi nhận cấu trúc hình học lòng bồn để loại bỏ 100% các tín hiệu nhiễu ảo sinh ra do dòng nạp liệu chảy xiết, bọt khí bề mặt, hay các cấu kiện cơ khí cố định bên trong bồn (thanh giằng, cánh khuấy).
- Đảm bảo tính liên tục: Tín hiệu đo mức luôn được giữ ổn định và mượt mà theo thời gian thực, không bị nhảy số hay báo lỗi ảo.

Tự Động Bù Nhiệt Độ Liên Tục (Temperature Compensation).

- Triệt tiêu sai số thời tiết: Vận tốc truyền của sóng âm trong không khí bị biến động mạnh theo nhiệt độ môi trường.
- Cảm biến nhiệt nội bộ: Dòng SLDL2100 được tích hợp sẵn một đầu dò cảm biến nhiệt độ siêu nhạy ngay bên trong đầu phát để liên tục đo và tự động hiệu chỉnh lại thuật toán tính khoảng cách, giữ cho kết quả đo luôn chuẩn xác, triệt tiêu sai số chênh lệch giữa ngày và đêm.

Đo Lường Không Tiếp Xúc (Non-contact) – Tuổi Thọ Cực Cao.

- Cách ly hoàn toàn khỏi lưu chất: Cảm biến được lắp đặt cố định từ đỉnh bồn, hướng chùm sóng xuống dưới mà không cần chạm vào môi chất.
- Chi phí bảo dưỡng bằng 0: Đặc điểm này giúp bảo vệ thiết bị tuyệt đối khỏi hiện tượng ăn mòn của axit, tính bám dính đóng keo của bùn thải, hay ma sát chà xát của chất rắn, cắt giảm hoàn toàn các chi phí bảo trì, vệ sinh định kỳ.

Thiết Kế Mô-đun Công Nghiệp Đạt Chuẩn IP67.

Vỏ nhôm đúc chịu lực: Phần đầu chứa bo mạch được đúc bằng hợp kim chắc chắn chịu va đập cơ học tốt, tích hợp màn hình LCD có kính lồi bảo vệ trực quan ngay tại hiện trường.
Chống chịu thời tiết lộ thiên: Nắp vặn bảo vệ bọc gioăng kín khít kết hợp 2 đệm đệm cáp nhựa (Cable Glands) hướng sang bên đạt chuẩn IP67, giúp thiết bị vận hành bền bỉ ngoài trời mưa bão hoặc nơi công trường bụi bặm mà không sợ chập cháy điện.

Ứng dụng tiêu biểu

1. Hệ Thống Xử Lý Nước Thải & Nước Cấp (Water & Wastewater).

- Bể thu gom, bể điều hòa, bể lắng: Đo mức nước thải liên tục theo thời gian thực để tự động điều khiển đóng/mở cụm bơm chìm hố móng, ngăn chặn sự cố tràn bể. Do đo không tiếp xúc, cảm biến không bị bám bùn hay keo sệt làm kẹt như phao cơ.
- Bể chứa hóa chất xử lý nước: Đo mức bồn chứa các hóa chất keo tụ, chất trợ lắng, dung dịch Clo khử trùng.
- Đo lưu lượng kênh hở (Open Channel Flow): Kết hợp với máng đo tiêu chuẩn (Máng Parshall, máng Khafagi-Venturi) tại các dòng kênh xả thải lộ thiên để tính toán lưu lượng nước xả ra môi trường dựa trên thuật toán đo chiều cao mực nước dâng.

2. Công Nghiệp Hóa Chất & Xi Mạ Khắc Nghiệt.

- Bồn chứa dung dịch ăn mòn mạnh: Giám sát mức liên tục cho các bồn chứa axit (H₂SO₄, HCl, HNO₃), xút kiềm (NaOH), dung dịch xi mạ kim loại. Khi lựa chọn phiên bản đầu phát bằng nhựa PVDF, cảm biến có khả năng kháng ăn mòn dứt khoát trước hơi hóa chất bốc lên bám vào đầu dò.
- Bồn pha trộn hóa chất: Đo mức nước và phôi lỏng trong quá trình phối trộn chất tẩy rửa, dung môi công nghiệp.

3. Ngành Chế Biến Thực Phẩm, Đồ Uống & Nông Sản.

- Bồn chứa nước sạch sản xuất: Giám sát mực nước cấp đầu vào phục vụ dây chuyền nấu bia, sữa, nước giải khát (đảm bảo tiêu chuẩn an toàn vệ sinh do không nhúng thiết bị vào chất lỏng).
- Silo chứa chất rắn dạng hạt rời nhỏ: Đo mức các silo chứa hạt ngũ cốc, hạt cà phê, thức ăn chăn nuôi dạng viên nén hoặc silo đường cát mịn (áp dụng tối ưu cho phiên bản đầu phát lớn dải đo xa).

4. Giám Sát Giếng Khơi, Thủy Lợi & Trạm Bơm Tự Động.

- Đo mực nước giếng khoan, giếng sâu: Giám sát mực nước ngầm phục vụ trạm cấp nước sạch nông thôn (phiên bản đầu phát lớn có dải đo lên đến 30m).
- Trạm quan trắc mực nước sông, đập thủy lợi: Lắp đặt lộ thiên trên các cầu cảng, cống xả để theo dõi mực nước lũ, điều tiết lưu lượng tưới tiêu nhờ vỏ nhôm đúc đạt chuẩn IP67 chịu mưa bão hoàn hảo.

Lợi ích khi sử dụng

Tối Ưu Hóa Quy Trình Giám Sát – Độ Chính Xác Cao.

- Số liệu tin cậy, không nhảy số ảo: Thuật toán xử lý tín hiệu Sonicscan tự động loại bỏ các tín hiệu nhiễu từ cánh khuấy, thanh giằng hay bọt khí, đảm bảo kết quả đo hiển thị mượt mà và chính xác theo thời gian thực.
- Triệt tiêu sai số do thời tiết: Đầu dò tích hợp cảm biến nhiệt độ tự động bù trừ sự thay đổi vận tốc sóng âm trong không khí, giúp phép đo giữ nguyên độ chuẩn xác (sai số dưới ±0.5%) bất kể ngày nắng nóng hay đêm lạnh.

Tiết Kiệm Chi Phí Vận Hành & Bảo Dưỡng Định Kỳ.

- Tuổi thọ thiết bị kéo dài hàng chục năm: Do sử dụng phương pháp đo không tiếp xúc (Non-contact), cảm biến hoàn toàn cách ly khỏi chất lỏng ăn mòn hay chất rắn ma sát. Thiết bị không bị mài mòn, hoen rỉ hay mục nát theo thời gian.
- Chi phí bảo trì bằng 0: Hệ thống thể rắn khép kín không chứa các chi tiết chuyển động (như phao cơ, màng rung cơ học kiểu cũ) nên không bao giờ bị kẹt, bám dính bùn thải hay hỏng hóc cơ khí. Kỹ thuật viên không cần tốn thời gian vệ sinh hay chùi rửa định kỳ.

Thao Tác Nhanh Chóng – Dễ Dàng Tích Hợp Hệ Thống.

- Lắp đặt gọn gàng từ đỉnh bồn: Thiết kế tích hợp khối (Compact) giúp kỹ sư dễ dàng xoáy vặn ren hoặc bắt bích thiết bị từ đỉnh bồn cực nhanh mà không cần đục khoét hay can thiệp sâu vào cấu trúc bồn bể.
- Kết nối mượt mà với PLC/DCS: Hỗ trợ đầy đủ các tín hiệu công nghiệp thông dụng như 4-20mA HART hoặc Modbus RS485, giúp việc truyền dữ liệu từ xa và giám sát tự động hóa toàn diện trở nên vô cùng đơn giản.
- Vận hành lộ thiên bền bỉ: Đạt tiêu chuẩn bảo vệ IP67 với vỏ nhôm đúc dày dặn, nắp vặn bọc gioăng kín khít và đệm cáp chống ngấm nước, giúp thiết bị chạy tốt ngoài trời mưa bão mà không lo rủi ro chập cháy.
