Đồng Hồ Đo Lưu Lượng NEW-FLOW JAT-50A-F

Giới thiệu sản phẩm:

NEW-FLOW JAT-50A-F là thiết bị đo lưu lượng cao cấp hoạt động theo nguyên lý dịch chuyển tích cực (Positive Displacement) [5.1]. Thiết bị này sử dụng một cặp bánh răng cơ khí chính xác để chia nhỏ và đếm dòng lưu chất đi qua buồng đo [5.1]. Điểm đặc biệt của model này là độ chính xác hoàn toàn không bị ảnh hưởng bởi độ nhớt hay độ đậm đặc của chất lỏng (chất lỏng càng nhớt, đo càng chính xác và ít bị rò rỉ qua khe hở bánh răng).

Tính Năng Nổi Bật

1. Đo lường chính xác tuyệt đối với chất lỏng độ nhớt cao.
- - Không giống như đồng hồ đo dạng tuabin hay điện từ bị sai số khi chất lỏng đặc lên, JAT-50A-F hoạt động hoàn hảo với chất lưu có độ nhớt cao (như dầu nặng FO/DO, dung môi, chất keo, hóa chất đậm đặc) [5.1].
  - Chất lỏng càng nhớt, độ kín giữa các răng càng cao, giúp thiết bị đo càng chính xác và giảm thiểu hiện tượng rò rỉ qua khe hở bánh răng.

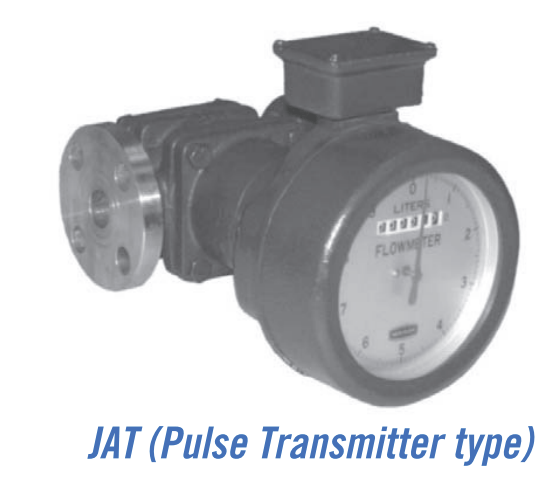

2. Tích hợp bộ phát xung truyền dữ liệu từ xa (Ký hiệu “F”).
- - Thiết bị được tích hợp sẵn bộ phát xung (Pulse Transmitter) bên trong thân máy [5.1].
  - Tính năng này cho phép đồng hồ chuyển đổi cơ năng vòng quay thành tín hiệu điện, truyền dữ liệu liên tục về tủ điều khiển PLC, màn hình HMI hoặc hệ thống SCADA trung tâm để giám sát và tự động hóa quy trình châm/đo chất lưu từ xa [5.1].
3. Độ sai số cực thấp và ổn định (Accuracy ±0.5%).
- - Với cấu trúc cơ khí được gia công chính xác tuyệt đối theo tiêu chuẩn Đài Loan, đồng hồ duy trì mức sai số chỉ ±0.5% trên toàn dải lưu lượng (từ 1.500 đến 12.000 L/H) [5.1].
  - Độ chính xác này không bị phụ thuộc vào sự thay đổi của áp suất hệ thống hay tốc độ dòng chảy ngắt quãng, rất phù hợp cho việc đo đếm tiêu hao nhiên liệu nội bộ để tính giá thành sản xuất.
4. Khả năng chịu nhiệt và áp suất vượt trội.
- - Thân đồng hồ và cặp bánh răng được thiết kế bằng vật liệu cao cấp, cho phép thiết bị chịu được nhiệt độ lưu chất lên tới 120 °C và áp suất vận hành tối đa 10 kg/cm² (10 bar) [5.1].
  - Tính năng này đảm bảo thiết bị hoạt động bền bỉ, không bị biến dạng cơ học khi đo dầu truyền nhiệt hoặc hóa chất gia nhiệt trong các dây chuyền dệt nhuộm, lò hơi công nghiệp.
5. Cơ chế đo độc lập – Không yêu cầu đoạn ống thẳng dài.
- Các loại đồng hồ đo lưu lượng thông thường đòi hỏi một khoảng cách ống thẳng rất dài trước và sau đồng hồ để ổn định dòng chảy.
- Tuy nhiên, dòng bánh răng thể tích JAT-50A-F đo trực tiếp bằng cách “đong đếm” từng khối thể tích bị giữ lại giữa các răng [5.1, 5.3]. Vì vậy, nó không bị ảnh hưởng bởi dòng chảy xoáy hay dòng chảy rối, cho phép bạn lắp đặt dễ dàng ngay cả ở những vị trí không gian hẹp, khúc cua hoặc ngay sau co cút ống.

Thông Số Kỹ Thuật Chính

Hạng mục thông số	Giá trị định mức	Ý nghĩa / Ứng dụng kỹ thuật
Hãng sản xuất	NEW-FLOW	Thuộc tập đoàn thương mại Shiang Chuen Co., Ltd Taiwan.
Ký hiệu Model	JAT-50A-F	JAT: Dòng đo thể tích bánh răng (Roots type). F: Tích hợp cảm biến phát xung từ xa (Pulse Transmitter).
Kích cỡ kết nối (Size)	50A	Định mức kết nối mặt bích hoặc ren tiêu chuẩn DN50 (Tương đương đường kính ống 2 inch hoặc phi 60mm).
Dải lưu lượng đo	1.500 ~ 12.000 L/H	Phạm vi hoạt động liên tục (Flowrange – Continue) từ 1.5 m³/h đến 12 m³/h. Đo chính xác nhất trong dải này.
Cấp độ chính xác	± 0.5%	Sai số phép đo cực thấp, đảm bảo tiêu chuẩn định lượng nhiên liệu và hóa chất khắt khe.
Áp suất làm việc tối đa	10 kg/cm²	Tương đương áp lực vận hành 10 bar (Max Pressure).
Nhiệt độ làm việc tối đa	120 °C	Ngưỡng nhiệt độ chất lưu tối đa cho phép (Max Temperature).
Tín hiệu ngõ ra (Output)	Xung NPN (3 dây)	Dây tín hiệu tiêu chuẩn: Nâu (+24V), Xanh (0V/GND), Đen (Tín hiệu xung Pulse).
Tiêu chuẩn kiểm định	ISO 9001	Nhà máy sản xuất đạt chứng nhận đo lường quốc tế.

Ứng Dụng Tiêu Biểu

1. Đo lường và kiểm soát nhiên liệu lò hơi, máy phát điện.

- Đo tiêu thụ dầu DO, FO, HFO: Đây là ứng dụng kinh điển nhất của dòng JAT-50A. Đồng hồ được lắp trên đường ống cấp dầu cho đầu đốt lò hơi (nồi hơi), lò nung hoặc động cơ máy phát điện công suất lớn [5.4].
- Đo dầu truyền nhiệt gia nhiệt: Nhờ tính năng chịu nhiệt độ cao lên đến 120 °C và áp suất 10 bar, thiết bị hoạt động rất ổn định khi đo lưu lượng dầu tải nhiệt tuần hoàn trong các hệ thống sấy [5.1].

2. Định lượng hóa chất và chất phụ gia trong ngành Dệt nhuộm & Hóa chất.

- Châm hóa chất đậm đặc: Kết hợp với cụm bơm định lượng hóa chất (như cụm bơm P-W611B của bạn), đồng hồ JAT-50A-F thu nhận lưu lượng thực tế và phát tín hiệu xung về tủ PLC [5.1]. Hệ thống sẽ tự động điều chỉnh tốc độ bơm để châm chính xác lượng hóa chất cần thiết [5.1].
- Đo lường chất trợ nhuộm, dung môi: Các chất lưu ngành nhuộm thường có độ nhớt thay đổi theo nhiệt độ, cơ chế bánh răng thể tích giúp phép đo luôn chính xác mà không bị ảnh hưởng bởi độ đặc/loãng của chất lỏng [5.1].

3. Kiểm soát tỷ lệ phối trộn trong ngành Thực phẩm & Dược phẩm.

- Đo lường chất béo, dầu ăn, siro, mật đường: Trong ngành thực phẩm, các nguyên liệu dạng lỏng thường rất đặc và dính. Các loại đồng hồ đo thông thường (dạng cánh quạt/tuabin) sẽ bị chạy chậm hoặc kẹt hoàn toàn, trong khi JAT-50A-F hoạt động vô cùng mượt mà.
- Định lượng sản xuất theo mẻ (Batching System): Tín hiệu xung từ model “F” truyền về bộ điều khiển giúp hệ thống tự động ngắt bơm khi đã đong đủ số lít nguyên liệu cài đặt sẵn cho mỗi mẻ nấu.

4. Hệ thống quản lý cấp phát xăng dầu, dung môi nội bộ.

Quản lý xuất nhập tồn: Lắp đặt tại các bồn chứa, trạm bơm cấp phát dầu Diesel hoặc dung môi nội bộ cho xe bồn, xe nâng, máy móc công trình trong nhà máy nhằm mục đích thống kê, chống thất thoát nhiên liệu với độ sai số cực thấp chỉ ±0.5% [5.1].
