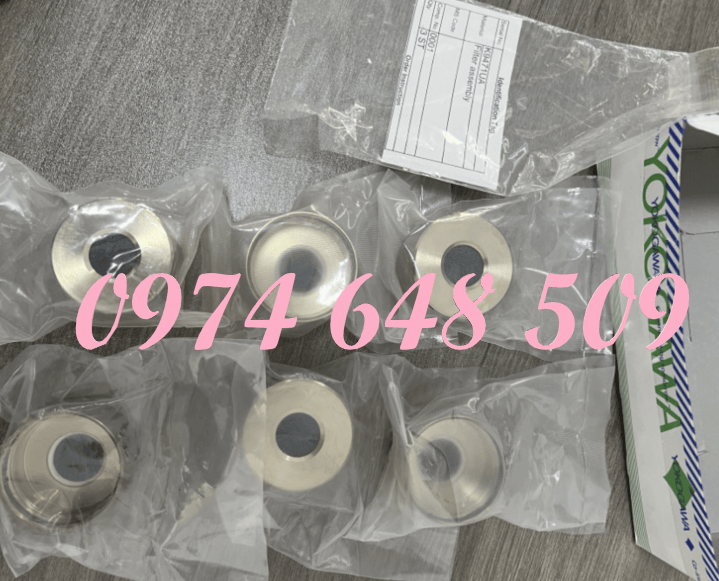

Bộ lọc bụi Yokogawa K9471UA

Tổng quan sản phẩm

Bộ lọc bụi Yokogawa K9471UA (Dust Filter) là một phụ kiện cơ khí cao cấp được thiết kế chuyên dụng để bảo vệ đầu đo (cell) của các dòng máy phân tích khí oxy Zirconia Yokogawa, phổ biến nhất là model cảm biến Yokogawa ZR22G.

Thông số kỹ thuật chính:

1. Thông số vật lý và cấu trúc.

- Mã sản phẩm (Part Number): K9471UA (Dust Filter).
- Kích thước lưới lọc (Filter Mesh): 30 micron (giúp giữ lại các hạt hạt bụi mịn và muội than có kích thước nhỏ).
- Vật liệu lõi lọc (Filter Element Material): Silicon Carbide (SiC) – loại gốm kỹ thuật có khả năng chịu nhiệt cao và chống mài mòn vượt trội.
- Vật liệu khung ren đỡ (Holder Material): Thép không gỉ SUS316 (tiêu chuẩn JIS) chống ăn mòn hóa học bởi khí axit [Anb].
- Trọng lượng tịnh (Net Weight): Khoảng 0.2 kg.

2. Điều kiện vận hành tiêu chuẩn.

Vận tốc dòng khí yêu cầu: Phải đạt tối thiểu từ 1 m/s trở lên [Anb]. Điều này đảm bảo khí mẫu khói thải liên tục được lưu thông và đổi mới bên trong buồng đo [Anb].
Thiết bị tương thích: Chế tạo chuyên dụng làm phụ kiện bảo vệ cho đầu cảm biến đo oxy Zirconia Yokogawa ZR22G (thuộc bộ phân tích ZR402G / AV550G) [Anb].

Đặc điểm nổi bật:

1. Vật liệu gốm kỹ thuật Silicon Carbide (SiC) siêu bền.

- Phần lõi lọc được chế tạo từ Silicon Carbide (SiC), một loại gốm công nghiệp có độ cứng bề mặt cực cao [Anb].
- Đặc điểm này giúp bộ lọc có khả năng chống chịu hoàn hảo trước sự mài mòn cơ học của các hạt bụi, tro xỉ, cát đá di chuyển với vận tốc lớn trong lòng ống khói [Anb].

2. Thiết kế lưới lọc siêu mịn 30 Micron.

- Cấu trúc màng lọc với kích thước khe hở chỉ 30 micron giúp giữ lại triệt để các hạt bụi mịn, muội than và cặn bẩn [Anb].
- Ngăn chặn hoàn toàn tình trạng bụi bám làm nghẹt đầu cell đo, bảo vệ màng cảm biến phía trong không bị trầy xước hay sai lệch kết quả.

3. Khung đỡ bằng Inox 316 chống ăn mòn hóa học.

- Toàn bộ phần ren kết nối và khung xương chịu lực của bộ lọc được làm bằng thép không gỉ SUS316 cao cấp [Anb].
- Giúp thiết bị chịu đựng tốt trong môi trường khói thải chứa nhiều thành phần khí axit ăn mòn mạnh như SOx, NOx, COx mà không bị rỉ sét hay biến dạng.

4. Tối ưu hóa lưu thông khí mẫu.

- Dù có khả năng lọc bụi mịn cao, bộ lọc vẫn được thiết kế để đảm bảo độ thông thoáng tối ưu.
- Khi dòng khí đạt vận tốc tiêu chuẩn (≥ 1 m/s), khí mẫu sẽ liên tục được lưu thông và làm mới bên trong buồng đo, giúp cảm biến phản hồi nhanh chóng và chính xác sự thay đổi nồng độ oxy [Anb].

5. Lắp đặt và thay thế định kỳ dễ dàng.

Với trọng lượng siêu nhẹ chỉ 0.2 kg và cấu trúc ren vặn trực tiếp [Anb], kỹ thuật viên có thể dễ dàng tháo lắp bằng tay hoặc dụng cụ cầm tay tiêu chuẩn trong các đợt bảo dưỡng định kỳ, giảm thiểu tối đa thời gian dừng máy (downtime).

Ứng dụng tiêu biểu

1. Nhà máy sản xuất Xi măng và Gạch men.

- Vị trí: Lắp tại lối vào lò nung clinker, tháp trao đổi nhiệt hoặc đuôi lò xi măng [Anb].
- Đặc thù: Khói lò tại đây chứa mật độ bụi đá và cát cực cao di chuyển với vận tốc lớn. Lõi lọc gốm Silicon Carbide (SiC) cứng cáp của K9471UA giúp chống lại sự xói mòn và mài mòn cơ học, bảo vệ đầu cell không bị trầy xước [Anb].

2. Nhà máy Sản xuất Giấy và Bột giấy.

- Vị trí: Giám sát khói thải tại các lò hơi thu hồi nhiệt (Recovery Boilers) [Anb].
- Đặc thù: Quá trình đốt cháy dịch đen tạo ra tro mịn chứa nhiều muối ăn mòn và có độ bám dính rất cao. Lưới lọc 30 micron ngăn không cho tro muối bám dày gây nghẹt đầu đo, đảm bảo khí mẫu lưu thông liên tục [Anb].

3. Nhà máy Nhiệt điện đốt than và Sinh khối (Biomass).

- Vị trí: Đường ống khói trước khi qua hệ thống lọc bụi tĩnh điện (ESP).
- Đặc thù: Khói thải mang theo lượng lớn muội than, xỉ mịn và bụi tro bay. Bộ lọc giúp ngăn muội than bít kín đầu đo oxy, giúp hệ thống DCS luôn nhận được tín hiệu chính xác để điều chỉnh tỷ lệ gió/nhiên liệu tối ưu cho buồng đốt.

4. Lò đốt chất thải nguy hại và Rác thải sinh hoạt.

Vị trí: Hệ thống xử lý khói thải lò đốt rác.
Đặc thù: Khói thải chứa hỗn hợp tạp chất phức tạp và các khí axit ăn mòn cực mạnh như SOx, NOx, HCl [Anb]. Cấu trúc khung đỡ bằng Inox 316 (SUS316) của bộ lọc chịu được môi trường hóa chất này mà không bị hoen rỉ hay mục nát [Anb].

Lợi ích khi sử dụng

1. Kéo dài tối đa tuổi thọ của cảm biến (O2 Cell).
- - Đầu đo Zirconia bên trong là linh kiện rất đắt tiền và nhạy cảm. Lõi gốm Silicon Carbide (SiC) và khung Inox 316 của bộ lọc đóng vai trò là “lá chắn” bảo vệ cơ học, giúp đầu đo không bị trầy xước, xói mòn hoặc nứt vỡ do các hạt bụi và cát vận tốc cao va đập vào [Anb].
2. Duy trì độ chính xác và ổn định của phép đo.
- - Với lưới lọc siêu mịn 30 micron, thiết bị ngăn chặn hoàn toàn tình trạng muội than, tro xỉ bám dày làm nghẹt bề mặt cảm biến [Anb]. Điều này giúp dòng khí mẫu luôn lưu thông thông thoáng, đảm bảo dữ liệu nồng độ oxy truyền về hệ thống điều khiển trung tâm (DCS/PLC) luôn chính xác và không bị trễ tín hiệu [Anb].
3. Giảm thiểu chi phí sửa chữa và thay thế vật tư.
- - Chi phí để mua mới một bộ lọc bụi K9471UA thấp hơn rất nhiều so với việc phải thay mới toàn bộ đầu cell đo oxy khi bị hỏng. Việc sử dụng bộ lọc giúp nhà máy tối ưu hóa chi phí vận hành (OpEx) và bảo vệ nguồn vốn đầu tư thiết bị ban đầu.
4. Giảm tần suất bảo dưỡng và thời gian dừng máy (Downtime).
- - Nhờ khả năng chống bám bặn tốt, bộ lọc giúp kéo dài chu kỳ làm sạch thiết bị định kỳ. Kỹ thuật viên không phải tháo đầu đo ra vệ sinh liên tục, từ đó giảm thiểu thời gian dừng hoạt động của hệ thống quan trắc khí thải (CEMS), đảm bảo nhà máy hoạt động liên tục và tuân thủ quy định môi trường.
5. Tối ưu hóa hiệu suất buồng đốt và tiết kiệm nhiên liệu.
- - Khi cảm biến được bảo vệ tốt và đưa ra kết quả đo O2 dư chính xác, hệ thống có thể điều chỉnh tỷ lệ gió/nhiên liệu ở mức tối ưu nhất. Lợi ích gián tiếp này giúp nhà máy tiết kiệm lượng lớn nhiên liệu đốt (than, dầu, gas) và giảm lượng khí thải độc hại ra môi trường.
